配电柜IP防护试验要求

一、试验核心前提

• 试验对象为完整装配的配电柜，包括门、盖板、密封件、电缆引入装置等所有部件，需按实际安装状态摆放。

• 试验环境温度控制在 15℃-35℃，相对湿度 45%-75%，气压 86kPa-106kPa，避免环境因素干扰结果。

• 试验前需明确配电柜宣称的 IP 等级（如 IP54 中 “5" 为防尘等级，“4" 为防水等级），按对应等级要求执行测试。

二、防尘试验要求（对应 IP 等级第1位数字）

1. 不同防尘等级的试验规范

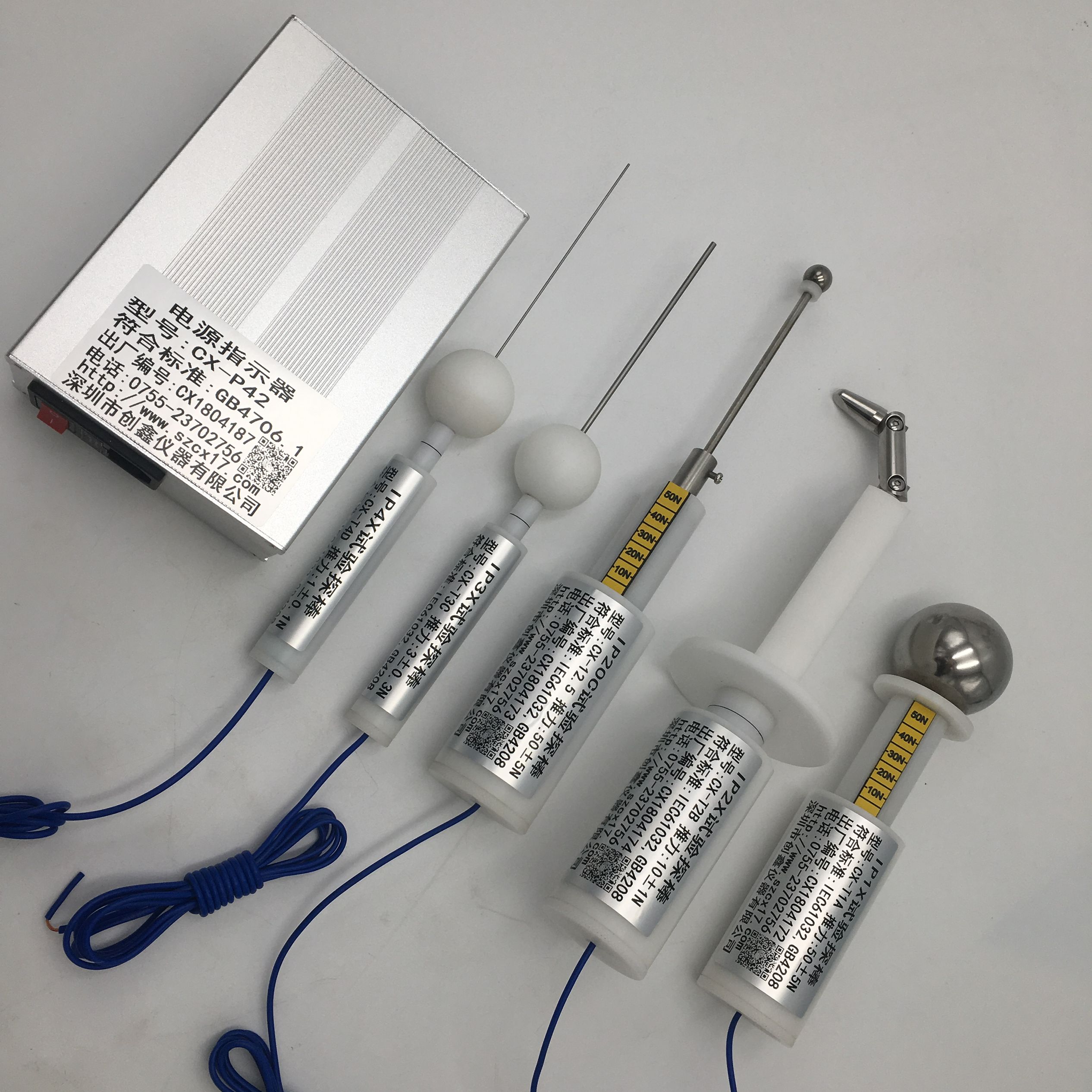

• IP1X-IP4X（防固体异物）：采用对应尺寸的试验探棒（如 IP2X 用 12.5mm 探棒、IP4X 用 2.5mm 探棒），施加规定力度（10N 或 50N，依等级而定），探棒不得进入外壳或接触内部带电部件。

• IP5X（防尘）：在沙尘试验箱中进行，用量 2kg/m³，持续测试 8 小时，试验后配电柜内部不得有明显粉尘堆积，且不影响正常运行。

• IP6X（防尘）：采用真空吸尘法，粉尘浓度 2kg/m³，测试持续 8 小时，外壳内部需无任何粉尘侵入。

•

2. 关键注意事项

• 防尘试验时需关闭所有可开启部件（如柜门、检修口），并按规定锁紧。

• 电缆引入处需按实际使用状态安装密封接头，避免粉尘从缝隙侵入。

三、防水试验要求（对应 IP 等级第二位数字）

1. 常见防水等级的试验规范

• IPX1-IPX2（防垂直滴水）：IPX1 垂直滴水 30 分钟，IPX2 倾斜 15° 滴水各方向 30 分钟，内部不得有水滴侵入。

• IPX3-IPX4（防淋水 / 溅水）：IPX3 用淋水装置从 60° 角度淋水，IPX4 用溅水装置溅水，持续 30 分钟，内部无进水。

• IPX5-IPX6（防喷射 / 强喷射）：IPX5 用直径 6.3mm 喷嘴，水压 0.3MPa，距离 3m 喷射 3 分钟；IPX6 用直径 12.5mm 喷嘴，水压 0.3MPa，距离 3m 强喷射 3 分钟，内部不得进水。

• IPX7-IPX8（防浸水）：IPX7 浸入规定深度（通常 1m）的水中 30 分钟；IPX8 需按制造商规定的深度和时间浸水，均需保证内部无进水。

2. 关键注意事项

• 防水试验时需确保柜门密封条、观察窗、接线端子等易进水部位密封。

• 试验后需检查配电柜内部绝缘性能、电气部件功能，不得出现短路、故障等问题。

四、附加试验要求

• 试验后需检查外壳无变形、密封件无损坏，防护性能未下降。

• 若配电柜带有通风口、过滤器，试验时需按实际使用状态安装，不得拆除防护部件。

• 对于户外型配电柜，部分场景需额外验证高低温环境下的防护稳定性（如 - 25℃至 55℃循环后再进行 IP 试验）。
